木材刨花顆粒篩分機|木材刨花顆粒搖擺篩|木材刨花顆粒怎么篩分？

木材刨花顆粒制備刨花的加工設備有削片機、再碎機、打磨機及纖維分離機，切削方式有切、切斷及破碎。為獲得優質刨花，要經過初碎、打磨、再碎及篩分等過程。

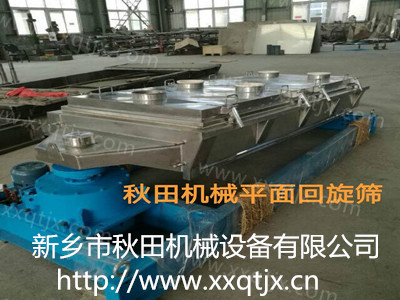

今天咱們主要講下刨花顆粒的篩分過程使用的設備，以往刨花顆粒往往使用直線振動篩，使用篩網目數為10-20目，但是因為刨花顆粒較輕，導致篩分效果不佳，在改進后使用方形搖擺篩，大大增加了刨花顆粒的透篩率，從而提高了刨花顆粒的篩分效率。

目前木材加工領域主要采用搖擺篩進行刨花顆粒篩分，但由于國內外學者對于搖擺篩的結構設計和篩分效率的影響因素分析較少，導致現有的搖擺篩運動方式簡單，工作效率低。因此，新鄉戴克機械技術部針對以上問題，利用EDEM軟件發現多維刨花搖擺篩的最佳篩分模式為X/Z方向的兩自由度激振模式;基于機構拓撲結構理論，設計出一種新型兩自由度刨花搖擺篩;利用ADAMS、ANSYS等軟件，對其進行運動學、模態和疲勞強度等分析。具體研究工作和結論如下:

基于離散元素法，利用EDEM仿真軟件，通過控制變量法及正交試驗，研究搖擺篩的振動頻率、振動幅度、篩面傾角、激振模式等對篩分效果的影響規律，觀察在不同條件下，各個因素對搖擺篩工作性能的影響規律。發現影響刨花顆粒篩分效率的因素的主次順序依次為激振模式、振動幅度、振動頻率、篩面傾角，同時得到多維刨花搖擺篩的最佳工作參數組合為選擇X/Z方向的兩自由度激振模式，振動頻率為7Hz，振動幅度為11mm，篩面傾角為3°。

基于機構拓撲結構理論，設計出一種新型并聯機構4-SOC{R|P（⊥R）⊥R（⊥R）}作為新型兩自由度刨花搖擺篩的主體激振機構。基于此機構，利用PROE三維建模軟件設計出新型兩自由度刨花搖擺篩的整體結構，篩框能夠同時產生回轉擺動和垂直方向的往復振動，從而有效提高篩面物料篩分作業的處理量和篩分效率。

基于TRIZ理論，針對現有刨花搖擺篩偏心軸的偏心距不可調、偏心調節裝置調節范圍受限、橡膠彈簧易斷裂等問題進行因果軸分析，通過查找矛盾矩陣表找到對應的創新原理，再結合實際工作情況進行結構優化設計，解決了上述問題。

為驗證兩自由度刨花搖擺篩機構設計的可行性，基于多剛體系統動力學理論，利用ADAMS仿真軟件對搖擺篩進行運動學分析，繪出篩面在不同變量下的X方向、Y方向和Z方向的位移、速度隨時間變化的曲線，證明利用兩個同步反向振動電機的轉動替代Z向移動激振模式構想的可行性及合理性，為刨花搖擺篩樣機的研制提供參考。



基于有限元理論，利用ANSYS軟件對兩自由度刨花搖擺篩的關鍵零部件進行模態和疲勞強度分析，發現能夠有效避免搖擺篩在正常工作中的共振現象;而對關鍵零部件進行疲勞強度分析后發現，偏心軸、萬向節等關鍵零部件的結構設計符合實際工作需求，驗證了兩自由度刨花搖擺篩結構設計的合理性。
